Línea de Vulcanización Continua Vertical (VCV) para cables de Media, Alta y Extra Alta Tensión

Línea de Extrusión de Cables de 35-220kV, Triple Extrusión

Línea de Extrusión de Cables MT/AT/EAT de 35-220kV , (Línea VCV)
Línea VCV en forma de U de 220kV

La línea de vulcanizado continuo vertical (línea VCV) de Baicheng Miracle está diseñado en respuesta a la popularidad que tienen los cables de polietileno reticulado XLPE en aplicaciones de alta tensión. La calidad de los cables eléctricos de alta y extra alta tensión desempeña un papel crucial en la seguridad del sistema eléctrico. Esta línea vertical de extrusión de cables es adecuada para la producción de cables eléctricos con aislamiento de polietileno reticulado con tensiones de 35kV - 220k. Esta línea está compuesta por una estación de desenrollado, un acumulador, un cabrestante, una extrusora, un cabezal de cruceta de tres capas y una estación de enrollado.

Línea de Extrusión de Cables MT/AT/EAT de 35-220kV , (Línea VCV)

Línea de Extrusión de Cables MT/AT/EAT de 35-220kV , (Línea VCV)
Características
  • Capacidad de fabricación de una gama completa de cables de media tensión (MT) a extra alta tensión (EAT).
  • Proceso de triple extrusión para el aislamiento de XLPE.
  • Tiene la capacidad de capacidad de fabricar cables eléctricos para una amplia gama de aplicaciones.
  • Periodos de producción más extensos y estables
  • Opciones en forma de L y de U.
  • Cabezal de crucetas triples que ofrecen una gran comodidad y facilidad de alineación.
  • Versiones modificadas por el cliente disponibles para satisfacer sus requerimientos y necesidades.

  • Parámetros Técnicos
  • Componentes Principales
  • Vídeo
Nivel de tensión XLPE: 35-220kV
Tamaño del conductor Cu: 150-2000mm2 Al: 150-2000mm2
Peso máx. del cable 34kg/m
Diámetro máx. de cable 140mm

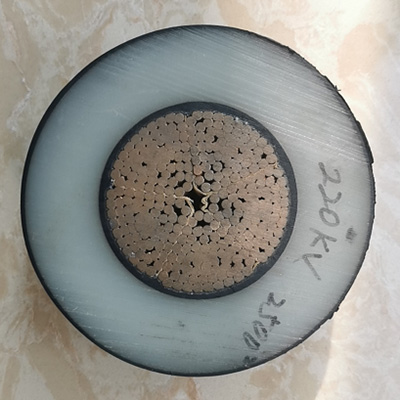

Construcción del cable Pantalla conductora (Capa semiconductora interna) 0.6-2mm Aislamiento 4.5-40mm Pantalla aislante (Capa semiconductora externa) 0.6-3mm
Diámetro del núcleo de alambre 14.6-56.1mm
Velocidad de la línea 0.2-8m/min

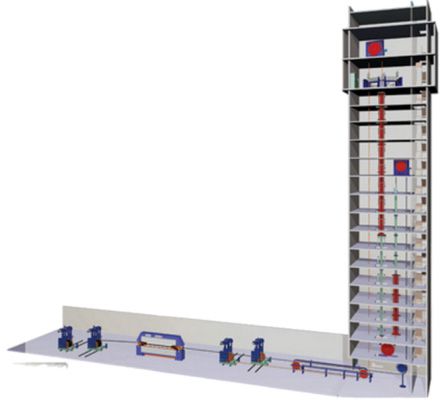

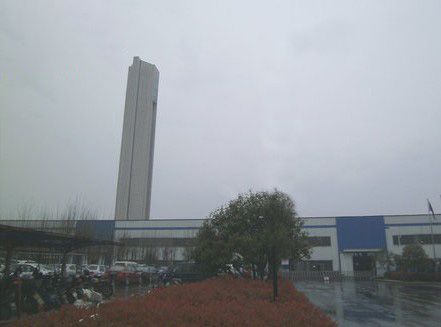

Método de producción Torre VCV (Tipo U/Tipo L disponibles)
Disposición de extrusoras Φ80-Φ175-Φ90 extrusión de tres capas
Φ80 extrusora para pantalla conductora
Φ175 extrusora para polietileno reticulado (XIPE)
Φ90 extrusora para pantalla aislante
Electricidad Capacidad de instalación 1000kVA 380 V ±10% 50Hz±1% Trifásico, 4 alambres
Aire comprimido 0.6-0.8MPa Consumo de aire 0.5m3/min
Nitrógeno Presión 2.0-2.5MPa Pureza 99.5% Consumo 1-2m3/h

Extrusora & Cabezal de cruceta

La línea de extrusión triple conecta tres extrusoras a cabezal de cruceta común de tres capas para la extrusión simultánea de las pantallas de los conductores (Capa semiconductora interna) , las capas de aislamiento y las pantallas de aislamiento (Capa semiconductora externa).


Sistema de Control

El sistema de control garantiza el funcionamiento sincronizado de toda la línea VCV. Todos los sistemas de accionamiento eléctrico pueden funcionar simultáneamente o pueden controlarse de forma independiente. Se puede instalar paradas de emergencia individuales para la estación de enrollado, acumulador, extrusora y estación de enrollado.


Estación de desenrollado

Estación de desenrollado

Acumulador

Acumulador

Cabrestante

Acumulador
Acumulador

Acumulador y oruga auxiliar superior

Acumulador y oruga auxiliar superior
Acumulador y oruga auxiliar superior
  • % buffered00:00
    00:00
    Acumulador
  • % buffered00:00
    00:00
    Junta final
  • % buffered00:00
    00:00
    Estrusora
  • % buffered00:00
    00:00
    Cabrestante inferior
  • % buffered00:00
    00:00
    Estación de desenrollado
  • % buffered00:00
    00:00
    Cabrestante superior
